Système de profilé cp-1403
Pour garde-corps
- Montage en applique sur le bord du balcon
- Utilisable à l’extérieur grâce à une couche de protection anodisée
solide - Approprié également pour des hauteurs anti-chute supérieures à 12
m grâce à des hauteurs de vitrage allant jusqu’à 1416 mm. - Egalement adapté pour des petites hauteurs de vitrage, p. ex. les
balustrades sur acrotères - Conçu pour des charges sur main courante allant jusqu’à 2,0 kN/m (Allemagne)
- Pour les épaisseurs de verre 21,52 et 25,52 mm
- Ajustable dans les perçages de fixation
Contenu du set
Pour verre 88/4
| Réf. Art. | Matériaux | Longueurs (mm) | Epaisseurs verre |
|---|---|---|---|
| 1403E123-17-2500 | Aluminium | 2500 (-0 / +2) | 17,52 mm |
| 1403E123-17-5000 | Aluminium | 5000 (-0 / +2) | 17,52 mm |
Coupe possible sur demande. Connexion de deux profils avec 3 goupilles de connexion 1400-3VA.
ATTENTION : Pour les applications extérieures, les trous de drainage doivent être percés sur place.
Pour verre 10.10/4
| Réf. Art. | Matériaux | Longueurs (mm) | Epaisseurs verre |
|---|---|---|---|
| 1403E123-21-2500 | Aluminium | 2500 (-0 / +2) | 21,52 mm |
| 1403E123-21-5000 | Aluminium | 5000 (-0 / +2) | 21,52 mm |
Coupe possible sur demande. Connexion de deux profils avec 3 goupilles de connexion 1400-3VA.
ATTENTION : Pour les applications extérieures, les trous de drainage doivent être percés sur place.
Pour verre 12.12/4
| Réf. Art. | Matériaux | Longueur (mm) | Epaisseurs verre |
|---|---|---|---|
| 1403E123-25-2500 | Aluminium | 2500 (-0 / +2) | 25,52 mm |
| 1403E123-25-5000 | Aluminium | 5000 (-0 / +2) | 25,52 mm |
Coupe possible sur demande. Connexion de deux profils avec 3 goupilles de connexion 1400-3VA.
ATTENTION : Pour les applications extérieures, les trous de drainage doivent être percés sur place.

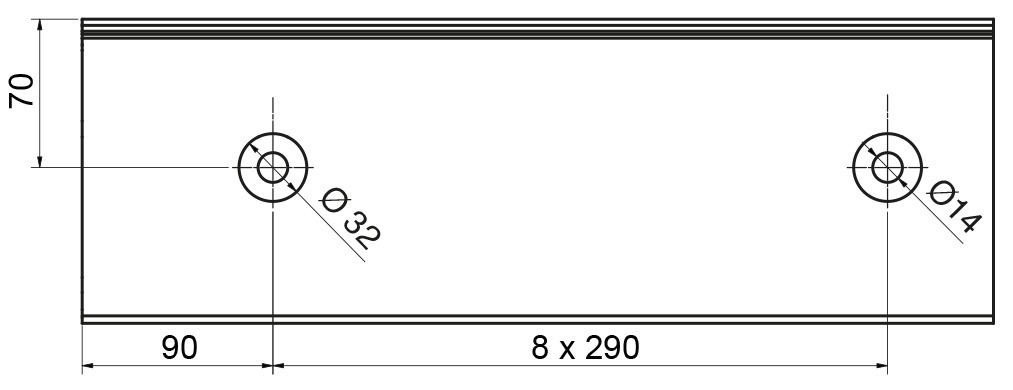

Perçages de fixation
Pour verre 88/4
2500 mm
5000 mm
Pour verre 10.10/4
2500 mm
5000 mm
Pour verre 12.12/4
2500 mm
5000 mm
cp-1403
Garde-corps en verre – pose en applique
Sécurité
Certifications et PV d’essais
Prüfzeugnisse und Zulassungen - Vordachsysteme
fwafwafwafaf
Prüfzeugnisse und Zulassungen - Vordachsysteme
fwafwafwafaf
Prüfzeugnisse und Zulassungen - Vordachsysteme
fwafwafwafaf
Prüfzeugnisse und Zulassungen - Vordachsysteme
fwafwafwafaf
Ganzglasgeländer mit Handlauf
BAY 40-002-19-1
cp-Profile 1400, 1402, 1403, 1404
